沥青保温齿轮油泵
主要技术规格
LQB10 (10t/h)： 通 径： DN50（2″）
压 力： 0.2MPa
工 作 温 度： 230℃
配用电机功率 ： 4KW
流 量： 直联式：250L/min
皮带式：238 L/min
输 入 轴 转 速： 直联式：960r/min
皮带式：926 r/min
LQB20 (20t/h)： 通 径： DN65（21/2″）
压 力： 0.2MPa
工 作 温 度： 230℃
配用电机功率 ： 5.5KW
流 量： 直联式：400L/min
皮带式：390L/min
输 入 轴 转 速： 直联式：960r/min
皮带式：926 r/min
LQB30 (30t/h)： 通 径： DN50（3″）
压 力： 0.2MPa
工 作 温 度： 230℃
配用电机功率 ： 7.5KW
流 量： 直联式：550L/min
皮带式：523 L/min
输 入 轴 转 速： 直联式：970r/min
皮带式：926 r/min
LQB50 (50t/h)： 通 径： DN100（4″）
压 力： 0.2MPa
工 作 温 度： 230℃
配用电机功率 ： 15KW
流 量： 直联式：970L/min
皮带式：939 L/min
输 入 轴 转 速： 直联式：970r/min
皮带式：939 r/min
3、联系尺寸
直联式
型 号 | DN | D | d | a | h1 | h2 | L1 | L2 |
LQB10 | 50 | 110 | M12 | 264 | 235 | 270 | 80 | 616.24 |
LQB20 | 65 | 130 | M12 | 280 | 245 | 282.57 | 92 | 579.24 |
LQB30 | 80 | 150 | M16 | 290 | 255 | 296.5 | 102 | 697.24 |
LQB50 | 100 | 170 | M16 | 320 | 275 | 326 | 127 | 835 |
型 号 | L3 | L4 | L5 | L6 | L7 | 地脚螺栓GB799 |
LQB10 | 776.24 | 27 | 830 | 338 | 440 | 4-M16×220 |
LQB20 | 763.24 | 28 | 820 | 339 | 440 | 4-M16×220 |
LQB30 | 901.24 | 27 | 955 | 388 | 490 | 4-M16×220 |
LQB50 | 1089.84 | 28 | 1145 | 416 | 520 | 4-M16×220 |
皮带式
型 号 | DN | D | d | a | h1 | h2 | L1 | L2 | L3 |
LQB10 | 50 | 110 | M12 | 264 | 235 | 270 | 130 | 525 | 785 |
LQB20 | 65 | 130 | M12 | 280 | 245 | 282.57 | 135 | 540 | 810 |
LQB30 | 80 | 150 | M16 | 290 | 255 | 296.5 | 140 | 555 | 835 |
LQB50 | 100 | 170 | M16 | 320 | 275 | 326 | 155 | 645 | 955 |
型 号 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | L11 | 地脚螺栓 GB799 |
LQB10 | 27 | 840 | 273 | 373 | 50 | 578 | 230 | 476 | 4-M16×220 |
LQB20 | 27 | 864 | 315 | 415 | 50 | 570 | 250 | 468 | 4-M16×220 |
LQB30 | 27 | 890 | 351 | 450 | 50 | 612 | 260 | 511 | 4-M16×220 |
LQB50 | 28 | 1010 | 452 | 550 | 50 | 700 | 290 | 600 | 4-M16×220 |
4、安装使用
底座放在基础表面上或其它构件表面上用4-M16地脚螺栓固定后不应变形。根据现场情况连接油泵进出口管路，用3/4″管连接导热油管路，泵体侧面2-G3/4″螺纹接口进出各一。
为了防止高温导热油长时间通过沥青泵使之产生热变形，安装沥青泵时，请顾客按联系尺寸图并联导热油支路。
泵启动前，打开截止阀甲，关闭截止阀乙，使导热油通过沥青泵熔化沥青。泵启动后，关闭截止阀甲，打开截止阀乙，使导热油从支路通过。
调整主动泵轴动态密封填料压盖的压紧程度，使之转动灵活，且不漏油。
第一次启动前应通过泵的进口（或出口）向齿轮的轮齿上注机油，使轮齿乃至轴承得到润滑，然后启动使用。本沥青泵为单向泵，联接进出口管路应注意进出口方向。主动泵轴转向应与泵上标识箭头指示方向一致。吸油、排油方向与主动泵轴转向关系如下图：
每次用泵前先通导热油使管路和泵中沥青溶化后再启动泵。
5、维护保养
1.定期检查泵的运转情况，尤其注意动态密封处是否发热和漏油，以便及时调整密封压盖和压紧程度。
2.带式传动沥青泵的滚动轴承每三个月注润滑脂一次。
3.经常清理泵的外表及周围，使之正常运行。
6、传动用V型带及轴承
皮带传动式沥青泵所用V带型号及规格和轴承型号见下表：
V 带 | 轴 承 | 备 注 | |||
型号 | 数量（支） | 型号 | 数量 | ||
LQB10 | C1526 | 2 | Z390506 | 1 | 带座轴承 |
LQB20 | C1526 | 2 | Z390506 | 1 | 带座轴承 |
LQB30 | C1564 | 2 | Z390507 | 1 | 带座轴承 |
LQB50 | C1716 | 2 | Z90509 | 1 | 带座轴承 |
链条型号 | 节 距mm | 节 数 | 备 注 | |
LQB10 | 08A | 12.70 | 22 | |
LQB20 | 08A | 12.70 | 22 | |
LQB30 | 08A | 12.70 | 22 | |
LQB50 | 12A | 19.05 | 18 |
注：本页面型号参数配置等信息仅供参考，实际型号参数配置等信息以店内销售为准，解释权归生产厂家所有。
.jpg)

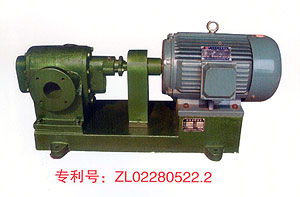

沥青保温齿轮油泵：外形美观、噪音小、跑台性能好、传动效率高，容易形成油膜，提高了接触疲劳强度和弯曲强度，防止齿面点蚀和轮齿折断。泵体侧边设置夹层，导热油使沥青始终处于泵吸以上温度。动态密封处采用高温耐磨损填料，保证了沥青不致外泄，该泵是沥青厂（站）沥青输送、罐装、喷洒的理想设备，也可供其它高粘度介质使用。
规格：10t/h、20t/h、30t/h、50t/h。
本沥青齿轮油泵采用双圆弧点啮合齿轮传动。足够的齿宽可实现多齿啮合，且每对齿均有两个啮合点，啮合点处曲率半径很大。因此，多点啮合的双圆弧齿轮具有很高的接触强度，传动平稳，噪音小。承载跑合后逐渐使点接触变成线接触，摒弃了渐开线齿轮理论上的线接触对制造安装误差的敏感性，防止载荷集中，提高了承载能力。双圆弧齿根部较强，弯曲强度高。点啮合不存在渐开线齿轮各啮合点具有的不同滑动速度，提高了传动效率和使用寿命。
为了提高容积效率，各处密封严密。回转动态密封采用特殊填料，高温下耐磨损，密封效果好。泵体下部设置导热油储存和流动空间，对沥青加热，保证输送介质—沥青始终处在泵吸温度之上，便于输送。
本沥青齿轮泵每种规格都有两种结构形式：电动机通过联轴节直接与主动泵轴联接（直联式），采用六级电动机；电动机通过一对减速皮带轮与主动泵轴联接（皮联式），有用四级电动机。
本沥青齿轮油泵应用于沥青混合料搅拌设备中液态沥青输送和喷洒工作中，也是沥青厂（站）沥青输送、罐装、卸料、喷洒的理想设备，也可供其它高粘度介质使用。
