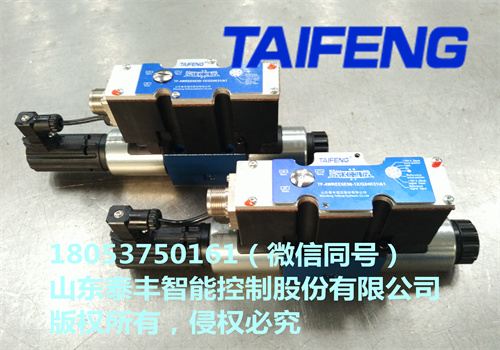

供应泰丰T4WREE型直动式比例方向阀

工作原理和基本结构

    型号：T4WREE型阀是比例电磁铁驱动的直动型比例方向阀，用于控制液流的流量大小和流动方向。该阀由阀体，阀芯，弹簧，一个或两个比例电磁铁，位移传感器，集成式比例放大器组成。

    电磁铁不带电时，对中弹簧将阀芯保持在中位。比例电磁铁得电被激励后，电磁力将直接驱动阀芯运动。当电磁铁A被激励后，阀芯将被推向右侧，其位移量与输入信号成比例，阀芯的节流槽将逐渐打开至某一开度，从而控制液流流向，阀芯的实际位置受位移传感器监控。若电磁铁断电，阀芯靠复位弹簧复位。

特征：

控制液流的方向和大小

阀芯弹簧对中

阀底板安装

带中心螺纹的比例电磁铁，线圈可单独拆卸

带阀芯位移电反馈

带集成式放大器，输入可选电流信号或电压信号

型号：T4WREE

名义规格：DG6,DG10

最大工作压力：315bar

最大流量：80 L/min（DG6）

          180 L/min（DG10）
