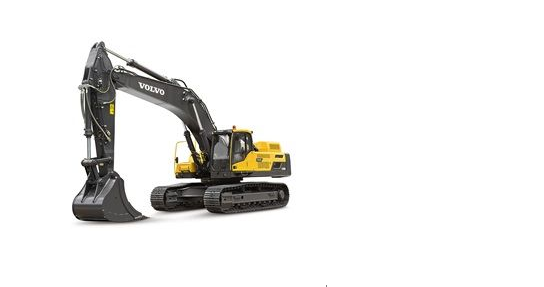

EC480DL

发动机

沃尔沃柴油发动机降低了排放量、提高了性能和燃油效率。该发动机配置精确的高压燃油喷射器、涡轮增压器、中间冷却器和电子发动机控制系统，实现了设备性能的最优化。空气过滤器：3级预滤器。自动怠速系统：当操纵杆和踏板未启动时，该系统会把发动机速度降至怠速，以降低燃油消耗量和驾驶室噪音水平。

型号

沃尔沃

D13F

最大功率，当转速为

r/s r/min

30 / 1800

净功率（ISO   9249/SAEJ1349）

kW/hp

256 / 348

总功率(ISO   14396/SAE J1995)

kW/hp

265 / 360

最大扭矩，当转速为

Nm

1800 / 1400

油缸数

6

排量

l

12.8

缸径

mm

131

冲程

mm

158

电气系统

高容量、妥善保护的电气系统。防水双锁线束插头可以保证接头不被腐蚀。主继电器和电磁阀有防护罩，以防损坏。主开关是标准配置。   Contronics，具有先进的设备监控功能和故障诊断功能。

电压

V

24

蓄电池

V

2 x 12

蓄电池容量

Ah

200

交流发电机

V/Ah

28 / 80

回转系统

回转系统使用轴向柱塞马达驱动行星变速箱，可以提供最大的扭
矩。自动回转制动阀和防漂移阀都是标准配置。

最大回转速度

r/min

8.8

最大回转扭矩

kNm

166.3

驱动

每侧履带各有一个自动双速行走马达驱动。履带制动阀是多片式结构，加有弹簧，用液压制动。行走马达、制动闸和行星齿轮在履带架内得以妥善保护。

最大拉杆拉力

kN

330

最大行驶速度

km/h

3.1 / 5.1

最大行驶速度

°

35

底盘

底盘采用坚固、耐用的 X 型机架。黄油润滑且密封的履带为标准配置。

履带板

2 x 52

链板节距

mm

215.9

履带板宽度，三齿履带板

mm

600/700/
800/900

履带板宽度，三齿履带板(重型)

mm

-

履带板宽度，双齿履带板

mm

600

底部滚轮

km/h

2×9

托链轮

km/h

2×2

EC480DL

液压系统

液压系统又称自动感应工作模式，具有很高的生产效率，极强的挖掘能力，较高的操作精度和良好的燃油经济性。复合系统、大臂优先、小臂优先、回转优先以及大臂和小臂液流的快速返回系统保证了最佳的性能。该系统具有下列重要功能：合流系统：结合两台液压泵的流量确保快速循环时间和高生产效率。大臂优先：在进行装载或深挖掘作业时，优先进行大臂操作，以加快上升速度。小臂优先：进行平整作业时，优先进行小臂操作以缩短往返时间；进行挖掘作业时，优先进行小臂操作以增加铲斗挖掘量。回转优先：在同步操作过程中，优先进行回转操作，以加快回转同步操作。流量再生系统：防止气穴并在同步操作中向其他运动提供流量，以便获得最大的生产率。功率增强：增加挖掘力和举升力。保持阀：所有用于大臂和小臂的闭锁阀可防止挖掘设备滑动。

主泵类型 两台可变排量轴向柱塞泵

最大流量

2 x 358

先导泵类型 齿轮泵

最大流量

l/min

1 x 32

液压马达

行走马达：带机械制动闸的可变排量轴向柱塞液压马达。

回转马达：带机械制动闸的轴向柱塞液压马达。

溢流阀调定值

执行回路

MPa

32.4 / 35.3

行走回路

MPa

32.4

回转回路

MPa

25.8

先导回路

MPa

3.9

液压油缸

大臂

2

缸径×行程

ø x mm

165 X 1,590

小臂

1

缸径×行程

ø x mm

190 x 1,850

铲斗

1

缸径×行程

ø x mm

165 x 1,330

大容量铲斗

1

缸径×行程

ø x mm

175 x 1,335

加长臂的铲斗

1

缸径×行程

ø x mm

140 x 1,140

容量

油箱

l

685

液压系统，总计

l

520

液压油箱

l

270

发动机油

l

42

发动机冷却液

l

60

回转减速装置

l

2 x 6

行程减速装置

l

2 x 6

驶室

室门宽阔，进出方便。驾驶室是安装在液压阻尼安装座上的，以降低振动和冲击，再加上吸音内衬可以降低噪音水平。驾驶室拥有出色的全方位视野。前挡风玻璃可以轻松地滑进顶篷中，前下方的玻璃可以取下并存放在侧门中。集成的空调和制热系统：自动控制风扇可以为驾驶室提供增压和过滤后的空气。通过14个排气孔向外排出。符合人机工程学的操作员座椅：可调节座椅和操纵杆可以按照驾驶员的要求独立移动。座椅有12种不同的调整方式，还有一条安全带，保证驾驶员的舒适和安全。

声级

驾驶室内的声级符合 ISO   6396 要求

LpA

dB(A)

73

外部声级符合ISO 6395和欧盟噪音指令（2000/14/EC）以及474-1:2006   +A1:2009的要求

LwA

dB(A)

106
