注：本页面型号参数配置等信息仅供参考，实际型号参数配置等信息以店内销售为准，解释权归生产厂家所有。
产品介绍

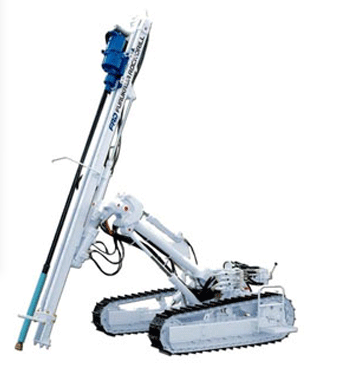

▲旋转凿岩机的构造
▲外形尺寸图
| 型号 | PCR-DTH-II |
|---|
| 整体尺寸 |
| 液压装置 |
|
| 全 长 | 6,100 mm | 风动马达功率 | 3.7 kW |
| 全 宽（含操作员踏板） | 2,360 mm | 液压泵圧力 | 14.7 MPa |
| 全 宽（不含操作员踏板） | 2,200 mm | 液压油箱容量 | 17 リットル |
| 全 高（主臂降下姿势） | 1,305 mm | 所需风量 |
|
| 履带全长 | 2,580 mm | 最大使用风圧 | Max. 2.5 MPa |
| 履带接地全长 | 1,885 mm | 建议空气量 | 25m3/min |
| 履带宽 | 310 mm | 软管连接端口 | Rc 2 in. |
| 最小离地间隙 | 250 mm |
|
|
| 履带部分 |
| 钻杆 |
|
| 质 量 | 5,400 kg | 杆直径×杆长 | φ76, φ89 ×3,000 mm |
| 行走速度 | 0 ～ 3.5 km/h | 螺栓尺寸 | 2 3/8” A.P.I. Reg. Pin=Box |
| 行走马达功率 | 8.8 kW x 2台 | 连接头 |
|
| 爬坡能力 | 35° | 长 | 300 mm |
| 摆动角度 | 13° | 螺栓尺寸 | 2 3/8” A.P.I. Reg. Pin=Box |
| RH210旋转钻头 |
|
|
|
| 样 式 | 减速机・风动马达 | 钻头种类 |
|
| 质 量 | 219 kg | Flat face |  | Mincon 3.5φ95，102 mm
Mincon 4HRφ115，120，124，127 mm |
| 最大扭矩 | 2kN-m |
| 导向架 |
|
| 全 长 | 6,100 mm | Concave face |  |
| 进给长 | 3,980 mm |
| 最大牵引力 | 11 kN |
| 进给方式 | 链条驱动 | Convex face |  |
| 进给马达功率 | 3.8 kW |
| 夹杆 | 手动式 |
